工作原理及特點

　　在感性電路中，電流矢量滯后電壓矢量90°，而在容性電路中，電流矢量超前電壓矢量90°，所以在以感性負載為主的電路中并聯電容器，其電流矢量方向相反，無功分量能相互抵消，從而提高局部電網的功率因數，達到節能和提高電網質量的目的。

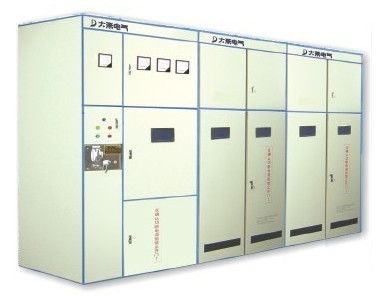

　　GWJ-J系列采用接觸器分組投切方式，根據功率因數高低自動控制電容器投切，使功率因數達到設定要求;

　　GWJ-D系列動態無功補償裝置有TCR+TSC方式，也可單獨TCR形式和單獨TSC方式，TCR+TSC方式主要由相控電抗器、濾波器組和控制系統組成。

　　1.無涌流：由控制器選擇電壓過零的時刻發出脈沖信號，晶閘管閥組在電壓過零的時刻導通，電容器電壓由零開始，不過渡過程，不會產生涌流，并能在方均根值不超過1.0×1.30In的電流下連續運行。

　　2.無過電壓：電容器組的關斷基于晶閘管反向阻斷電流過零自然關斷，不會產生常規短路器和接觸器固有的切除載流過電壓，裝置的連續運行電壓為1.05Un，且能在下表所規定的穩態過電壓下運行相應的時間。

　　3.適應能力強：實行三相或分相動態補償，適用于不對稱負載或者沖擊性負載。

　　4.動態反應速度快：控制器實施跟蹤測量負荷的功率因數，與預先設定的給定值進行比較，動態控制投切不同組數的電容器(動態響應時間小于15ms)，以保證功率因數始終達到設定要求。

　　5.系統抗干擾能力強：采用光電觸發方式，保證了高低壓電路的有效隔離，抗干擾能力強，觸發同步性好，運行安全可靠。

　　6.使用壽命長：晶閘管開關由于其不存在機械動作，可以長期使用，使用壽命不低于25年，一般更長。接觸器投切電容器組容易燒損合閘線圈、分閘線圈，需要不時更換。

　　7.免維護：晶閘管開關無油、無氣、無易損部件，可以長期使用免維護，對于重污穢地區可能需要定期打掃衛生。

　　8.補償效果好：能夠?qū)崟r(shí)動態的補償無功，抑制諧波，抑制電壓閃變，降低網損和變壓器損耗，增加變壓器帶載容量。

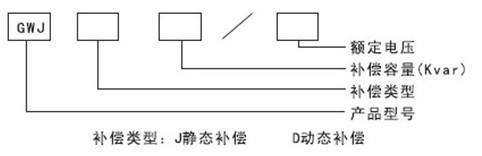

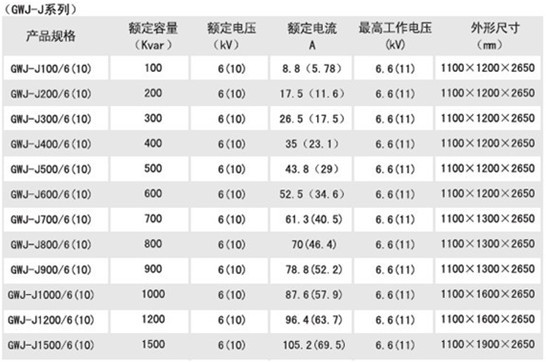

　　產品規格

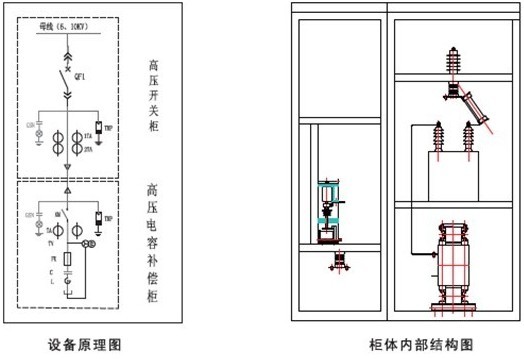

　　一次方案
